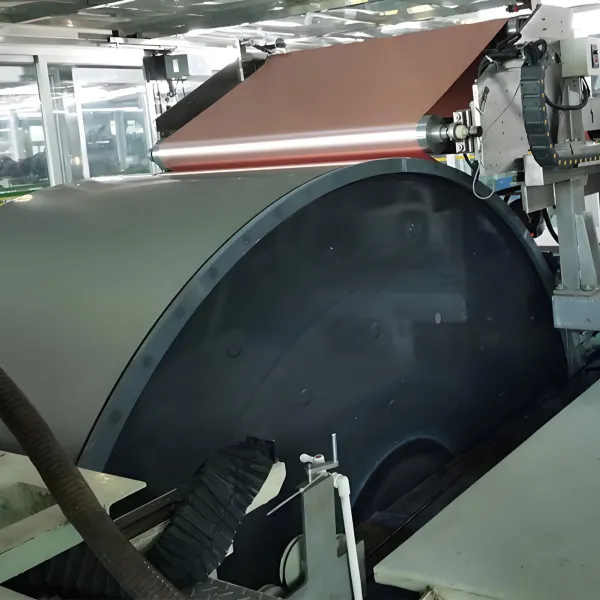

阴极辊

  阴极辊是电解铜箔制备的核心关键装备，在铜箔生产过程中，在电场作用下，铜离子沉积于连续转动的阴极辊表面，通过连续剥离、获得电解铜箔。

  阴极辊是电解铜箔生箔机的阴极，主要含阴极辊、入电铜环、轴承及紧定套、齿轮。

规格及参数：

幅宽：1000～2000mm

直径：φ1500mm，φ2016mm，φ2700mm，φ3000mm，φ3600mm

生产规格：3.5～105μm

承载电流强度：60KA

静平衡：<3N.m

钛圈材质：TA1

钛圈厚度：>10mm(+0.5,-0)

晶粒度等级：ASTM≥12级(钛圈厚度剩余6mm时9.5级)

阴极辊表面：无针孔，无压痕，无划伤，无色差，无花斑等缺陷，阴极辊出厂表面Ra0.3μm

阴极辊边缘和平面保持直角及保持锐角

边部侧板采用HPVC/CPVC，侧板无变形，侧板厚度30mm

阴极辊圆弧同轴度：±0.05

阴极辊直线度：±0.05mm
